Модельный ряд BT

BERNARD CONTROLS обновляет модельный ряд своих многооборотных приводов, предлагая новый, полностью переработанный дизайн, чтобы максимально точно соответствовать потребностям рынка. Эта новая концепция задумывалась в виде модульной платформы с возможностью добавления многочисленных опций: таким образом наши решения полностью соответствуют вашим потребностям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон крутящих моментов:

От 30 до 500 Нм (при монтаже без редуктора)
До 8 000 Нм по запросу

От 10 до 180 об/мин (при монтаже без редуктора)

Типы управления:

Электромеханическое на переключателях (SWITCH)
Встроенный модуль управления LOGIC новой модификации (v2)
Встроенный блок управления INTELLI+ ® (v3)

Режимы функционирования по классификации Bernard Controls:

Запорный (открыть/закрыть): Класс «A+»
Позиционирование: Класс «B+»
Регулирование: Класс III+

Условия среды: IP 68 / C3 до С5-M (морская) / T: от -20°C до +70°C

Опционально – низкотемпературное исполнение на -40°C / высокотемпературное на +90°C (высокотемпературное только для моделей на переключателях SWITCH)

ПРЕИМУЩЕСТВА ПРОДУКЦИИ

ИННОВАЦИОННЫЙ, НАДЕЖНЫЙ И ОПТИМИЗИРОВАННЫЙ ДИЗАЙН

Полностью обновленный унифицированный дизайн для сфер применения, использующих многооборотные технологии, базирующиеся на потребностях рынка, опыте и методологии Bernard Controls
Конструкция изделий, диапазон крутящих моментов и скоростей адаптированы к потребностям заказчика.
Очень прочная конструкция: IP68 (10м/96ч), система с двойными уплотнениями, порошковое покрытие (до C5-M), модели с низко- и высокотемпературным исполнением (опционально до -60°C и +90°C)
Инновационная функциональность: обновленный кулачковый блок, настраиваемый датчик крутящего момента, новая модульная конструкция внутренней части, обеспечивающая компактность конструкции, датчик положения до 1500 оборотов и т.д.

УЛУЧШЕННЫЕ ПОКАЗАТЕЛИ ДЛЯ ФУНКЦИОНИРВАНИЯ В НАИБОЛЕЕ СЛОЖНЫХ УСЛОВИЯХ:

От 30 до 500 Нм (при монтаже без редуктора)
Широкий диапазон скоростей от 10 до 180 об/мин.
Широкий проход для штока с легко монтируемой герметичной защитой
Отсутствие реверсивности на любых скоростях без добавления каких-либо доп. устройств*
Высокая точность регулирования по Классу III+ (повышенный ресурс и улучшенная производительность по сравнению с требованиями норматива EN15714-2)

ОБЛЕГЧЕННАЯ ЭКСПЛУАТАЦИЯ НА ОБЪЕКТЕ

Быстрая пусконаладка: регулировка концевых выключателей с помощью обычной отвертки у моделей на переключателях SWITCH, непроникающая настройка у моделей LOGIC и INTELLI+ ®, быстроразъемный коннектор, настраиваемые реле у моделей с электронными модулями.
Большой ЖК-дисплей у моделей «LOGIC», упрощающий настройку и подачу команд местного управления. Легкая настройка (поворачивается в 4-х направлениях) в несколько шагов (кликов) путем простого выбора параметра.
Автоматическое расцепление ручного дублера для быстрого реагирования по месту функционирования привода.

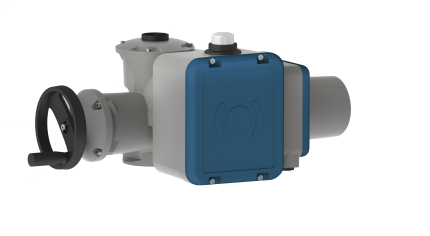

Механический указатель положения на моделях с переключателями SWITCH: одного взгляда достаточно, чтобы определить положение запорного органа арматуры.
Опционально доступна промышленная сеть, совместимая со всеми стандартными протоколами, используемыми в отрасли: Profibus (DPV1 – простой или избыточный), Modbus, Fondation Fieldbus, Hart…и др.

БЛОК УПРАВЛЕНИЯ С РАСШИРЕННОЙ ФУНКЦИОНАЛЬНОСТЬЮ INTELLI+ :

Простое и интуитивно понятное управление, благодаря ЖК-дисплею, наглядно показывающему состояние привода и команды управления.
Расширенные функции контроля и диагностики у интегрированного модуля управления INTELLI+®: система экстренного закрытия, проверка по неполному ходу, реле времени, настраиваемые оповещения об ошибках, программируемые сигнальные реле, контроль за выполняемыми действиями и т.д.

*кроме BT25 и BT50 на 120 и 180 об/мин
